Höchste Effizienz auf kleinstem Raum

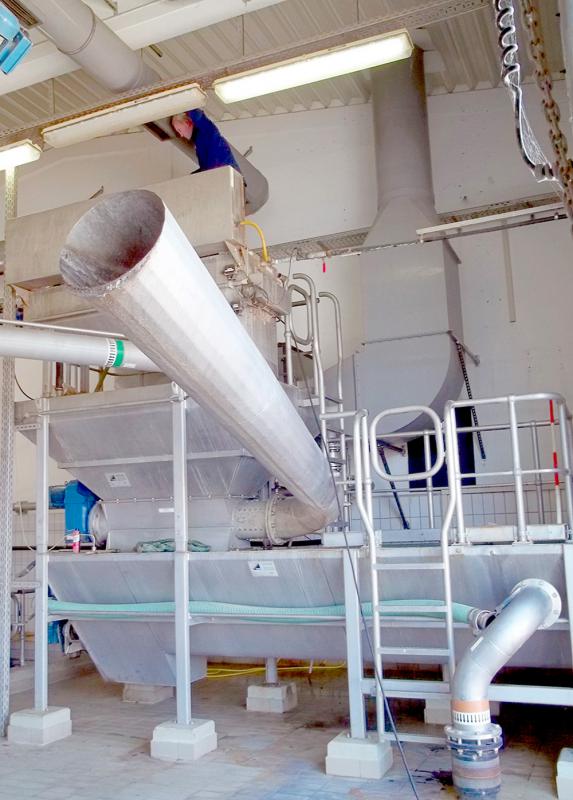

Höchste Effizienz auf kleinstem Raum bietet der FSM Kompaktsandfang vom Typ KSF-K. Die Baureihe für Zulaufmengen ab 5 l/s erfordert einen sehr geringen Platzbedarf. In Kombination mit einer vorgeschalteten Rechenanlage von FSM, bieten wir eine optimale mechanische Vorreinigung von Abwässern aus einer Hand.

Funktionsweise der Kompaktanlage:
Das Abwasser gelangt durch eine Pumpe oder im freien Zulauf in das Gerinne des Rechens, wo es gereinigt wird. Das Rechengut wird ausgetragen, entwässert und gepresst. Dabei durchfließt das Abwasser den Rechen und die Grobstoffe werden zurück gehalten.
Die Rechenanlage ist unempfindlich gegen Sand und Steine. Für Rechen und Presse werden die bewährten FSM Maschinenkomponenten eingesetzt.
Der belüftete Sandfang ist in Bezug auf die Abscheidung mineralischer Feinstanteile nach DWA-Richtlinien ausgelegt.

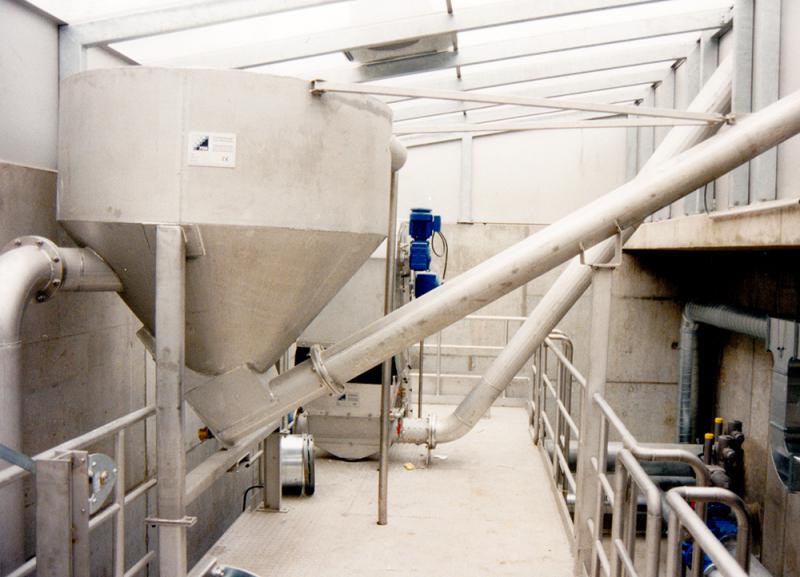

Der Sandfang ist über die gesamte Länge mit einer grobblasigen Belüftung ausgestattet. Der abgeschiedene Sand sammelt sich am Behälterboden und wird mit einer Spirale einer Sandförderpumpe oder einer Sandklassiererschnecke zugeführt. Parallel zum Sandfang, ist der Fettfang angeordnet, der durch Streifenlamellen zum Sandfang abgegrenzt ist.
Das flotierte Fett sammelt sich im Fettfang und wird mit einer Räumvorrichtung einem Sammeltrichter zugeführt. Eine Pumpe zieht das Fett in Intervallen ab.
Die Anlage ist mit einer Notumgehung des Rechens ausgerüstet.
Optional kann, die gesamte Anlage mit einer Umgehungsleitung ausgerüstet werden.

Technische Merkmale:

• Optimale Sandabscheidung durch Auslegung nach DWA-Richtlinien
• Hohe Betriebssicherheit durch robuste Bauweise
• bewährte Maschinentechnik
• Aufstellung von Rechen und Sandfang integriert oder separiert von einander
• Notumlauf der Rechenanlage integriert
• Einsatz als Fäkal-Annahmestation möglich
• Für Durchsatzmengen von 5-200 l/s lieferbar
• Hervorragendes Preis-/Leistungsverhältnis
• Geringer Wartungsaufwand
• Komplette Hygienekapselung der Maschinen


Maße: (Durchsatzleistung 5 - 200 l/s)

Durchsatzmenge Fläche Sandfang mit Rechenanlage (LxB) Gesamtfläche
  20 l/s      4300 x 1320 mm   5,68 m²
  50 l/s      8050 x 1320 mm   10,63 m²
100 l/s    11050 x 1800 mm   19,89 m²
140 l/s    15550 x 1800 mm   27,99 m²
200 l/s    22300 x 1800 mm   40,14 m²


Material/Fabrikate:

Behälter und Abdeckung Edelstahl 1.4301 oder 1.4404, weitere Werkstoffe auf Anfrage
Schneckenwelle / Spirale Hochverschleißfester Stahl, weitere Werkstoffe auf Anfrage
Verschleißeinlage HDPE
Antriebe Getriebemotore Fabrikat SEW
